Разработка паспорта по 032 ТР ТС для оборудования под давлением

Безопасная и легальная эксплуатация оборудования под избыточным давлением в ЕАЭС регулируется ТР ТС 032/2013. Одно из ключевых требований — правильно составленный технический паспорт на каждый объект. Мы разрабатываем его силами квалифицированных инженеров по промышленной безопасности.

Сертификационный центр АСМ проектирует, составляет и проверяет техническую документацию любой сложности. Документы полностью соответствуют государственным и межгосударственным стандартам и проходят проверки, сертификацию, декларирование и ввод в эксплуатацию.

Что такое паспорт оборудования по ТР ТС 032/2013 и зачем он нужен

Паспорт технического устройства — его главный эксплуатационный документ с гарантированными изготовителем значениями основных параметров, сведениями о сертификации и утилизации.

В отличие от формуляров и руководств, паспорт по ТР ТС 032 содержит расчёты на прочность, сведения о материалах, данные испытаний, неразрушающего контроля, качества сварных соединений и защитной арматуры.

Без этого документа эксплуатация сосудов, котлов, трубопроводов и арматуры на опасных производственных объектах запрещена.

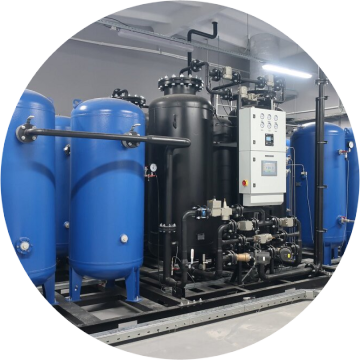

Технический паспорт оборудования по ТР ТС 032

Последствия отсутствия паспорта

  1. Блокировка оценки соответствия

    Ни один аккредитованный орган не выдаст сертификат и не зарегистрирует декларацию по ТР ТС 032/2013 без грамотно оформленного паспорта в техническом досье.

  2. Штрафы и приостановка деятельности

    Ростехнадзор квалифицирует оборудование без паспорта как грубое нарушение: штраф до 1 000 000 ₽ и запрет эксплуатации объекта на срок до 90 суток.

  3. Отказ в регистрации на ОПО

    Поднадзорное оборудование невозможно поставить на учёт и запустить в работу без оригинала паспорта.

На какое оборудование нужен паспорт

Регламент 032/2013 распространяется на широкий спектр устройств. Эксперты АСМ разрабатывают паспорта для всех основных категорий.

  • Сосуды для газов

    Для газов, сжиженных и растворённых под давлением газов и паров, рабочие среды групп 1 и 2.

  • Сосуды для жидкостей

    Рабочие среды групп 1 и 2, если расчётное давление превышает пороговые значения регламента.

  • Котлы

    Паровые свыше 0,07 МПа, водогрейные с температурой воды выше 110 °C, энерготехнологические котлы и утилизаторы.

  • Трубопроводы

    Общего и специального назначения для газов, паров и жидкостей под избыточным давлением.

  • Элементы оборудования

    Днища, фланцы, штуцеры, трубные решётки, компенсаторы и другие сборочные единицы.

  • Арматура

    Трубопроводная и регулирующая: задвижки, клапаны, краны, затворы с номинальным диаметром более 25 мм.

  • Предохранительные устройства

    Предохранительные клапаны, разрывные мембраны, электромагнитные подрывные механизмы, показывающие приборы.

  • Барокамеры

    За исключением медицинских одноместных барокамер.

Структура и содержание паспорта

Разработка ведётся по профильным ГОСТам — ГОСТ 34347-2017 для сосудов, ГОСТ 32569-2013 для трубопроводов, ГОСТ Р 52857 для расчётов на прочность — и требованиям ТР ТС 032/2013.

  1. Титульный лист

    Наименование изделия, заводской номер, товарный знак производителя, год выпуска и штампы согласования.

  2. Общие сведения

    Изготовитель, назначение, дата ввода в эксплуатацию и нормативные документы, по которым произведено оборудование.

  3. Технические характеристики

    Рабочее, расчётное, пробное и разрешённое давление; температуры стенки и среды; вместимость или диаметр; рабочая среда; срок службы и число циклов нагружения.

  4. Материалы основных элементов

    Марки сталей и сплавов корпуса, крышек, днищ и крепежа с номерами сертификатов на металл.

  5. Сварка и неразрушающий контроль

    Методы сварки, сварочные материалы, квалификация сварщиков, результаты УЗК, радиографического или магнитопорошкового контроля.

  6. Данные об испытаниях

    Результаты гидравлического или пневматического испытания на прочность и плотность, пробное давление и время выдержки.

  7. Комплектация

    Запорная, регулирующая и предохранительная арматура, КИПиА и системы автоматизации.

  8. Чертежи и схемы

    Сборочный чертёж с основными размерами и минимально допустимыми толщинами стенок с учётом коррозии.

  9. Расчёт на прочность

    Подтверждение, что геометрия и материалы выдержат проектное давление весь назначенный срок службы.

Порядок оформления паспорта в центре АСМ

Работаем по принципу «единого окна»: без бюрократических проволочек и с экономией вашего времени.

  1. Заявка и первичный анализ

    Идентифицируем оборудование, определяем категорию опасности (1–4) и рассчитываем стоимость и сроки.

  2. Сбор исходных данных

    Изучаем чертежи, спецификации и сертификаты. Для импорта переводим и адаптируем терминологию под стандарты ЕАЭС.

  3. Разработка и расчёты

    Готовим текстовую и графическую части, проводим расчёты на прочность, оцениваем коррозию и назначенный ресурс.

  4. Аудит и согласование

    Проект проходит многоуровневый контроль качества и направляется вам на согласование.

  5. Выдача паспорта

    Передаём документ в редактируемом формате и на бумаге. Доставка оригиналов по России бесплатно.

Документы для начала разработки

Состав стартового пакета немного отличается для отечественной и импортной продукции.

Отечественным производителям

  • Заявка на разработку технической документации
  • Карточка предприятия с реквизитами
  • Копии учредительных документов (ИНН, ОГРН, устав)
  • ТУ или СТО, по которым выпускается продукция (при наличии)
  • Чертежи общего вида, сборочные чертежи, деталировка узлов
  • Спецификация материалов (марки сталей, прокладок)
  • Протоколы заводских испытаний и акты НК
  • Сертификаты на комплектующие и металлопрокат

Зарубежным производителям и импортёрам

  • Заявка от заявителя — резидента ЕАЭС
  • Реквизиты импортёра, копии ОГРН и ИНН
  • Договор с уполномоченным лицом или контракт на поставку со спецификацией
  • Оригинальный паспорт завода (User Manual, Manufacturer's Data Report)
  • Зарубежные расчёты на прочность (ASME, EN, DIN) при наличии
  • Техописание с принципом работы и свойствами рабочих сред

Почему выбирают сертификационный центр АСМ

30 лет

непрерывной работы на рынке с 1996 года

  • Единое окно

    Помимо паспорта — испытания, ТУ, РЭ, обоснования безопасности, сертификаты и декларации, таможня и регистрация брендов.

  • Профильные инженеры

    Специалисты в котлостроении, теплоэнергетике и машиностроении, понимающие физику систем под давлением.

  • 100% легитимность

    Несём юридическую и финансовую ответственность. Документы проходят проверки Ростехнадзора и аудит корпораций.

  • Своя курьерская служба

    Доставляем оригиналы в любую точку России точно в согласованный срок.

  • Персональный менеджер

    Личный куратор держит в курсе этапов и оперативно отвечает на вопросы.

  • Опыт с импортом

    Интегрируем зарубежные технологии и документацию в правовое поле РФ и ЕАЭС.

Штатные инженеры или эксперты АСМ

Сравним экономическую и практическую целесообразность разработки паспорта своими силами и с профильными экспертами.

КритерийСилами штатных инженеровРазработка в центре АСМ
СрокиОт 3 недель до нескольких месяцев из-за текущей загрузки сотрудников.От 2 до 5 рабочих дней благодаря отточенным алгоритмам и автоматизации.
Знание ТР ТС 032Поверхностное: изменения в регламентах ЕАЭС отслеживаются редко.Экспертное: постоянный мониторинг законодательства и повышение квалификации.
Риск ошибокВысокий: ошибки в расчётах и графике ведут к отказам в сертификации.Нулевой: внутренний контроль качества и независимый аудит перед выдачей.
Расчёты на прочностьНужны дорогое специализированное ПО и обучение персонала.Включены в услугу, используются сертифицированные программные комплексы.
ЗатратыСкрытые: зарплаты, налоги, покупка ГОСТов и программного обеспечения.Прозрачная фиксированная стоимость в договоре до начала работ.

Часто задаваемые вопросы

Можно ли использовать один паспорт на группу однотипного оборудования?

Нет. ТР ТС 032/2013 и межгосударственные стандарты требуют оформлять паспорт индивидуально на каждую единицу оборудования. В документе указываются уникальный заводской номер, результаты индивидуальных испытаний и данные о конкретной партии металла.

Какой срок действия у паспорта по ТР ТС 032?

Срок не ограничен: паспорт оформляется один раз и действует весь назначенный срок службы до утилизации или списания. Исключение — реконструкция или модернизация, при которых меняются параметры: тогда нужен новый паспорт или официальные изменения в существующий.

Кто имеет право разрабатывать и подписывать паспорт?

Завод-изготовитель или специализированные инжиниринговые и экспертные организации с квалифицированными инженерами. Документ подписывают руководитель и главный инженер, заверяют печатью и передают эксплуатанту вместе с изделием.

На каком языке должен быть составлен паспорт для ЕАЭС?

На русском языке. Если этого требует национальное законодательство страны-участницы, документ дополнительно дублируется на её государственном языке.

Что делать, если паспорт импортного оборудования утерян?

Эксплуатацию нужно приостановить. Центр АСМ восстанавливает паспорта: обследуем объект, изучаем архивные данные, выполняем прочностные расчёты и составляем легитимный дубликат по актуальным требованиям ТР ТС 032/2013, чтобы вы могли официально возобновить работу.
